Solución de Red de Telefonía IP / Ethernet / 802.11 b /a Inalámbrica
Los sistemas de Redes Inalámbricas y Ethernet cumplen con:
- Topología de red redundante con enlaces dinámicos de conmutación por error utilizando el protocolo Rapid SpanningTree;
- Troncales backbone redundantes de dúplex completo de 8000 Mbps (8 Gbps) entre los conmutadores centrales;
- Conexiones Ethernet dúplex full-duplex conmutadas para el equipo terminal;
- POE de Cisco (Power over Ethernet) aprovisionamiento para los teléfonos IP y puntos de acceso inalámbricos, utilizando el cableado de red para proporcionar energía al equipo;
- Cobertura de 802.11b / 802.11a de banda dual inalámbrica de las áreas específicas;
- Roaming transparente de teléfonos y laptops entre los puntos de acceso sin interrupción;
- Provisión de QoS para el tráfico de voz en la red inalámbrica con dot1Q;
Provisión de QoS para voz y video en red conmutada Ethernet con dot1Q VLAN y dot1P CoS (clase de servicio); - Gestión remota de conmutadores de red y puntos de acceso inalámbricos.

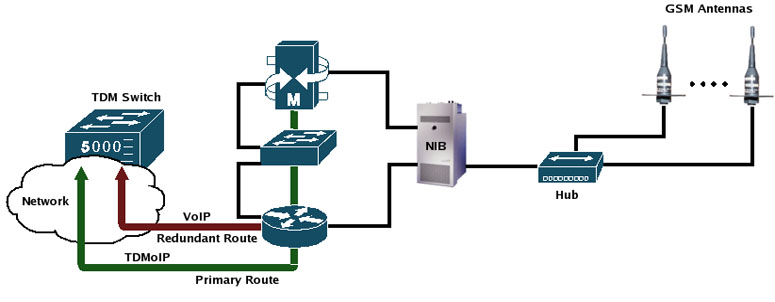

La red de distribución GSM propuesta en el barco a motor usa el cableado STP Cat 5 para transportar una señal de RF de 1,8 GHz entre NIB (Network In The Box) y antenas GSM instaladas en diferentes plataformas en la placa. El sistema cubre todas las cubiertas y un espacio de 400 m de diámetro. La solución se centrará en proporcionar un solo NIB que alimente toda la red.
El sistema GSM ha sido diseñado para proporcionar lo siguiente:
- Red completa a bordo GSM que integra un MSC (Mobile Switching Center), un BSC (Base Station Controller) y un BTS (Base Transceiver Station), que funcionan en la frecuencia de 1800 Mhz. La red de distribución GSM utiliza el cableado STP Cat 5 para transportar la señal de RF de 1,8 GHz entre las antenas NIB y GSM instaladas en diferentes plataformas en la placa. El sistema cubre todo el espacio de la placa;
- Capacidad de hasta 14 llamadas simultáneas;
- Capacidad para realizar llamadas gratuitas desde teléfonos móviles GSM registrados a bordo a teléfonos IP dentro del barco;
- Capacidad para realizar llamadas gratuitas desde un teléfono móvil GSM registrado a bordo a otro teléfono móvil GSM registrado a bordo;
- Capacidad para hacer llamadas sin cargo desde teléfonos móviles GSM registrados a bordo a destinos internacionales a través de VoIP;
- Capacidad para recibir llamadas entrantes sin cargo desde la telefonía IP del barco a los teléfonos móviles GSM registrados a bordo;
- Roaming de los teléfonos GSM para llamadas entrantes y salientes, siempre que se establezca un acuerdo de interconexión con el proveedor GSM terrestre;
- Manejabilidad remota de la red GSM.

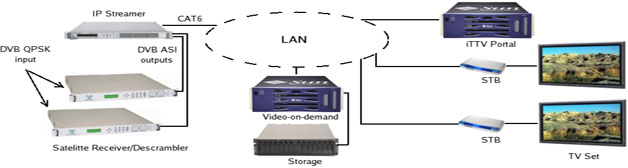

La red de distribución de video en tiempo real implementada en los buques de motor utiliza IP como protocolo de portadora. El sistema está diseñado para recibir 20 programas de video digital desde un satélite. Todos los canales de video seleccionados se dividen en secuencias de transporte de programa único antes de la encapsulación de IP. La multidifusión IP utiliza UDP para transmitir todos los programas en vivo al usuario final en cada sala de la embarcación.
El equipo de red de distribución proporciona lo siguiente:
- 20 canales de TV codificados en MPEG-2 transmitidos al usuario final;
- Acceso al servidor de Audio-on-Demand que consta de más de varios miles de registros;
- Acceda al servidor de Video-on-Demand que consta de más de mil registros;
- La solución del sistema es flexible para que el sistema pueda expandirse fácilmente.
Almacena 750 horas de contenido (4.4 Tbyte). La fuente de alimentación disponible en el sitio es de 220 VCA, y la alimentación se regula mediante UPS.
El sistema de fuente de alimentación continua redundante se utiliza para transportar energía mediante el cable marítimo doble N2XH-J 5x4mm2 (2Ph + 2N + 1G) entre la sala de servidores y la sala de transmisión. La solución se centrará en proporcionar suministro eléctrico redundante que alimente a todos los equipos en los bastidores de radiodifusión y servidores.
El sistema de alimentación ininterrumpida ha sido diseñado para proporcionar lo siguiente:
- Garantía de redundancia;
- Fuente de alimentación para los equipos eléctricos en la sala de servidores y sala de difusión.
- Además, el sistema de energía tiene un margen considerable de energía suministrada a otros equipos.
