Looking Glass là gì và tại sao các ISP đều cần dùng tới nó? Chắc hẳn những người mới tiếp xúc với ngành viễn thông đã không ít lần tự hỏi mình điều này và không dễ tìm được câu trả lời hợp lý. Vậy hôm nay, hãy để IPTP Networks giúp bạn đi qua định nghĩa của Looking Glass, cách sử dụng, và cách đọc hiểu kết quả từ công cụ này.

Looking Glass là công cụ giúp  người dùng thu thập thông tin liên quan đến hệ thống mạng xương sống và chất lượng đường truyền của nhà cung cấp dịch vụ Internet (Internet Service Provider – ISP) như IPTP Networks. Với Looking Glass bạn có thể dễ dàng xem được thông tin định tuyến (routing) của một công ty thông qua địa chỉ IP (hoặc prefix) và router (bộ định tuyến).

Công cụ này cho phép bạn tìm kiếm thông tin qua 3 loại truy vấn: Giao thức BGP, Ping, và Traceroute.

Công dụng của Looking Glass

Mạng Internet được tạo thành từ nhiều kết nối phức tạp mà đôi khi sự cố kết nối là điều không thể tránh khỏi.  Sự cố xảy ra có thể là kết quả của lỗi kết nối, lỗi peering với giao thức BGP, hoặc các lỗi tương tự khác.

Trong trường hợp này, Looking Glass sẽ là công cụ tiện ích không thể thiếu giúp khách hàng có thể kiểm tra và gỡ lỗi network từ phía server của nhà cung cấp về đường truyền mà khách cần kiểm tra, và cũng là công cụ hữu dụng để tìm kiếm nhà cung cấp dịch vụ IP Transit đáng tin cậy.

Cách sử dụng Looking Glass

Để bắt đầu tra cứu, bạn chỉ cần thực hiện các bước đơn giản sau:

• Chọn loại truy vấn bạn cần (BGP, ping, hay trace)
• Nhập địa chỉ IP hoặc prefix
• Chọn router mong muốn từ danh sách.
• Sau khi thông tin ở các mục đã sẵn sàng, nhấp vào “Run”

Trong đó, từng loại truy vấn có ý nghĩa như sau:

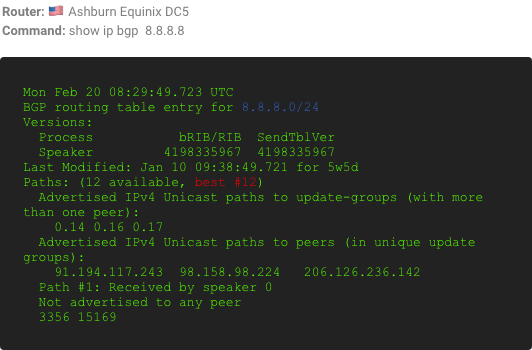

• Giao thức BGP (Border Gateway Protocol): hiển thị các tuyến có sẵn từ địa chỉ IP nguồn đến các bộ định tuyến đã chọn.

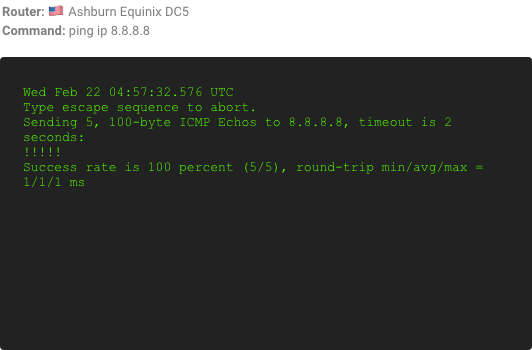

• Ping: cho phép bạn xem thời gian trễ trọn vòng để dữ liệu đi từ router đã chọn đến địa chỉ IP bạn cần xem.

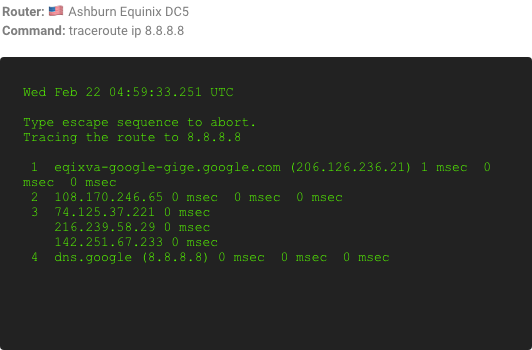

• và Traceroute: giúp bạn xem cách các gói dữ liệu di chuyển, bao gồm việc xem được các hop gặp phải trên đường truyền, qua mạng IP và router.

Cách đọc hiểu kết quả

Với các ví dụ thực tế sau:

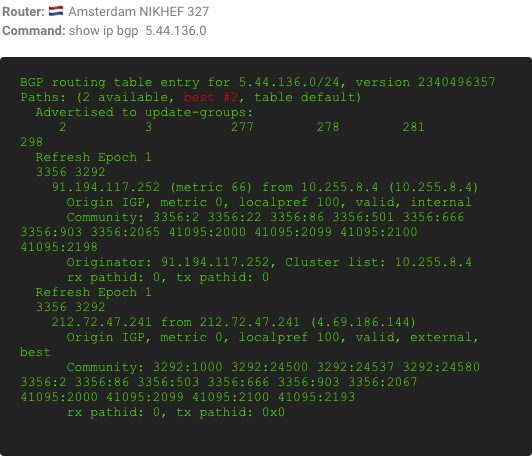

Với truy vấn BGP

Đây là kết quả có được khi ta sử dụng công cụ Looking Glass với truy vấn BGP. Dựa vào kết quả của Looking Glass thì từ IPTP ở NIKHEF ta thấy có 2 tuyến đường tới dải IP 5.44.136.0/21. Trong đó,  tuyến đường qua Lumen với IP peer là 212.72.47.241 là có chất lượng tốt nhất.

Cụ thể, ta có thể nhìn ra số 3356: là AS number của Lumen và 3292  là của Tele Danmark, cũng như 212.72.47.241 là IP mà Lumen dùng để thiết lập phiên BGP với IPTP.

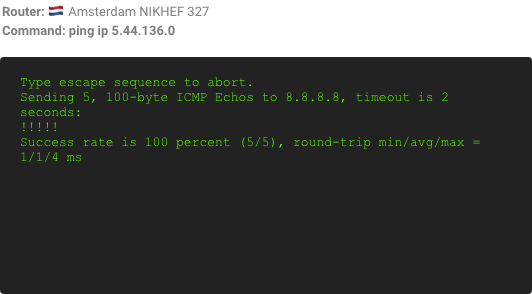

Với truy vấn Ping

Kết quả hiện ra sẽ cho bạn biết hệ thống đã gửi bao nhiêu gói dữ liệu đến đích đến, từ đó có thể tìm ra thông tin về phần trăm khả năng mà router có thể “ping” tới địa chỉ IP thành công (Trong ví dụ này là 100% – với 5/5 gói dữ liệu được gửi đi và trở về thành công). Tiếp theo đó chính là thời gian khứ hồi ít nhất/trung bình/nhiều nhất đề các gói dữ liệu đó đi từ vị trí nguồn đến đích (ví dụ, 95/95/95 ms)

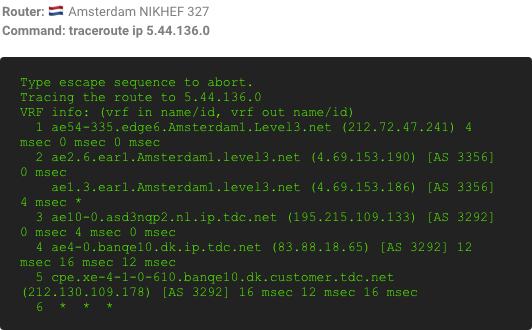

Với truy vấn Traceroute

Cùng một “chuyến đi”, nhưng thay vì hiển thị tổng thời gian trễ trọn vòng, truy vấn Traceroute cho bạn thấy rõ các hop xảy ra trên quãng đường và thời gian đi qua các hop đó.

Trong thế giới Internet, hop (bước nhảy) xuất hiện khi một gói dữ liệu được truyền từ phân đoạn mạng này sang phân đoạn khác. ‘Hop count’ được dùng để miêu tả số thiết bị mạng mà gói dữ liệu đi qua trên đường từ máy tính nguồn đến đích. Vì việc lưu trữ – chuyển tiếp dữ liệu cũng như độ trễ thường phát sinh thêm qua mỗi hop, số hop giữa nguồn và đích càng lớn thì hiệu suất thời gian thực sẽ càng thấp đi.

(Lưu ý: Thông tin và hình ảnh trong phần này chỉ được sử dụng với mục đích minh họa, nghiêm cấm sử dụng cho các mục đích khác)

Để tìm hiểu thêm về các đường truyền kết nối Internet toàn cầu, hãy ghé thăm dịch vụ IP Transit.

Để điều tra thêm về độ trễ (latency) xuyên lục địa, vui lòng truy cập công cụ Best Path của chúng tôi.
